Vannbåren varme betyr at varmt vann sirkulerer i rør og varmer opp boligen, enten gjennom gulvet eller i radiatorer. En varmekilde, som varmepumpe, kjel eller el-kassett, varmer vannet. Derfra går det via en shunt og en fordeler ut i rørsløyfer i hvert rom. Her finner du delene til vannbåren gulvvarme, fra rør og plater til ventiler, styring og verktøy.
Produktene kommer fra Høiax, Uponor, 1904 og Armaturjonsson med ARJONFLOOR, og noe tilbehør er fra Grundfos, Spirotech og Cimberio. Vannbåren varme hører under varme sammen med elektrisk gulvvarme og varmtvannsbereder.
Et gulvvarmeanlegg med vann har de samme hoveddelene uansett størrelse. Velg dem i denne rekkefølgen, så passer dimensjonene sammen.

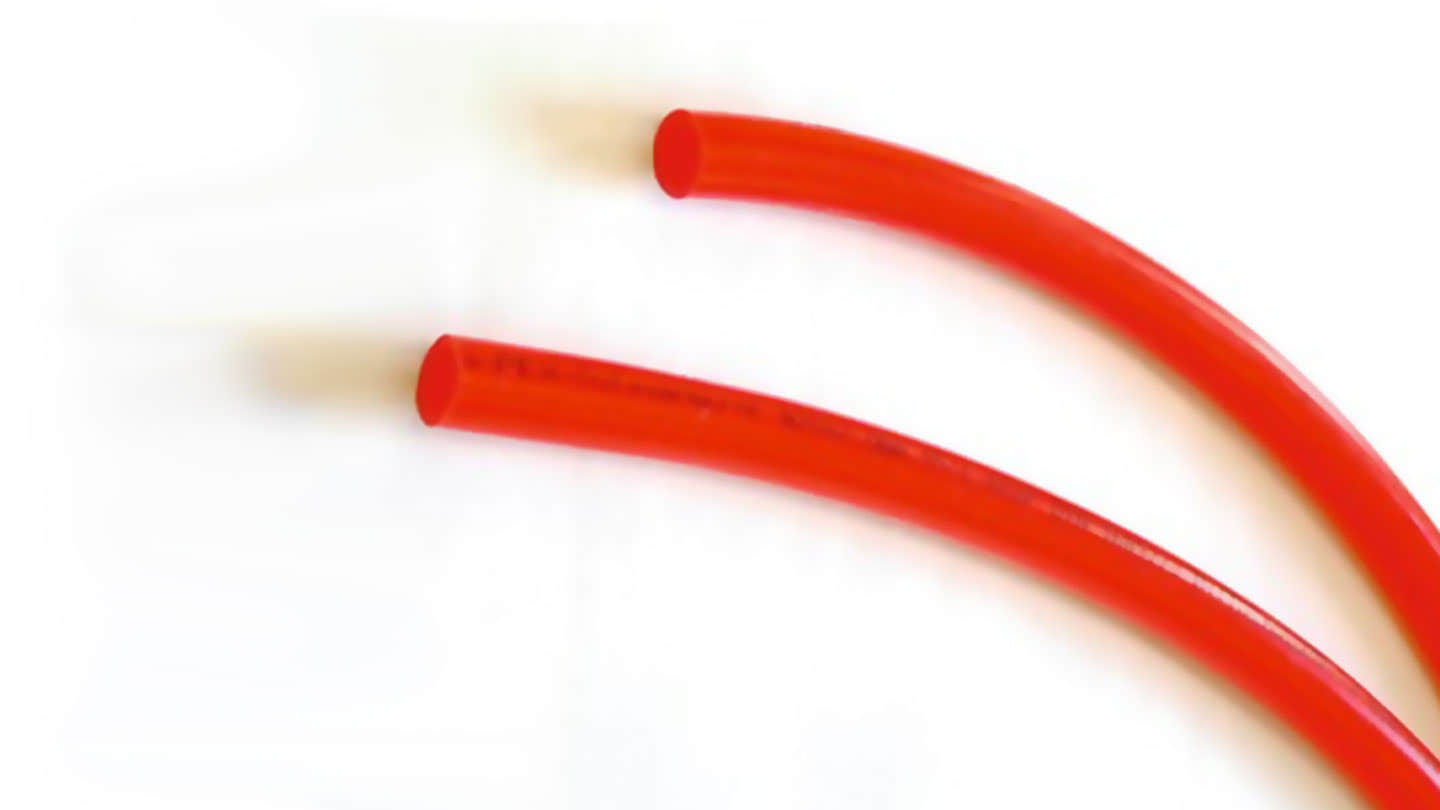

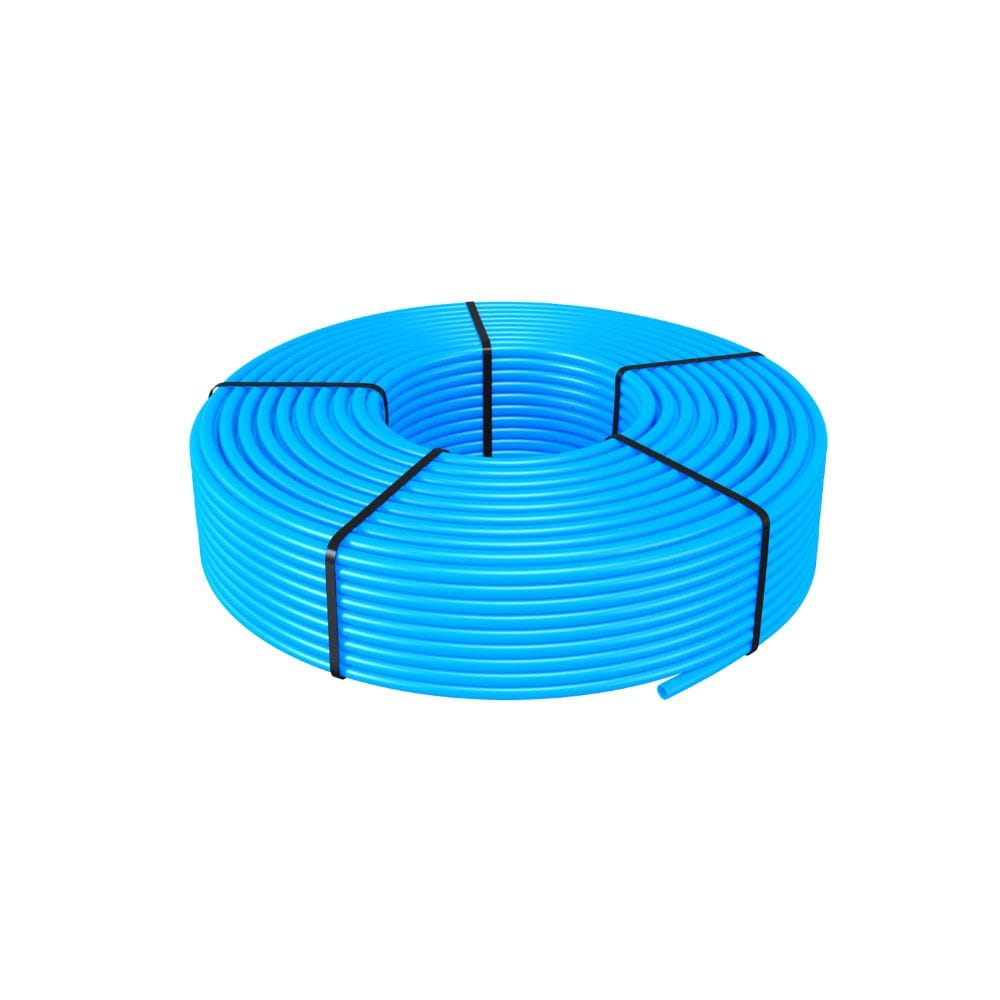

Gulvvarmerørene finnes fra 9,9 mm (Uponor MINITEC) og opp til 40 mm. I bolig brukes som regel 16–20 mm, for eksempel Høiax PE-RT 17 og 20 mm eller Uponor Comfort Pipe PLUS. Underlaget avgjør hvilke plater du trenger. I tregulv og bjelkelag legges røret i varmefordelingsplater av aluminium. På betong og under avretting brukes EPS- eller XPS-plater og Tacker-systemer fra 1904, Høiax og ARJONFLOOR.

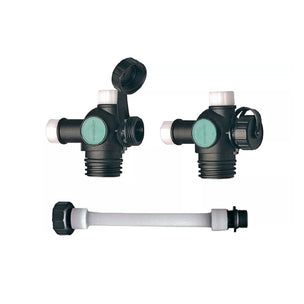

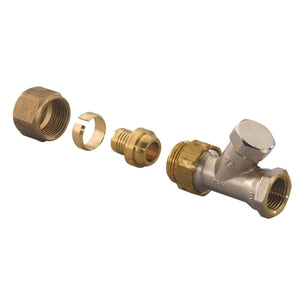

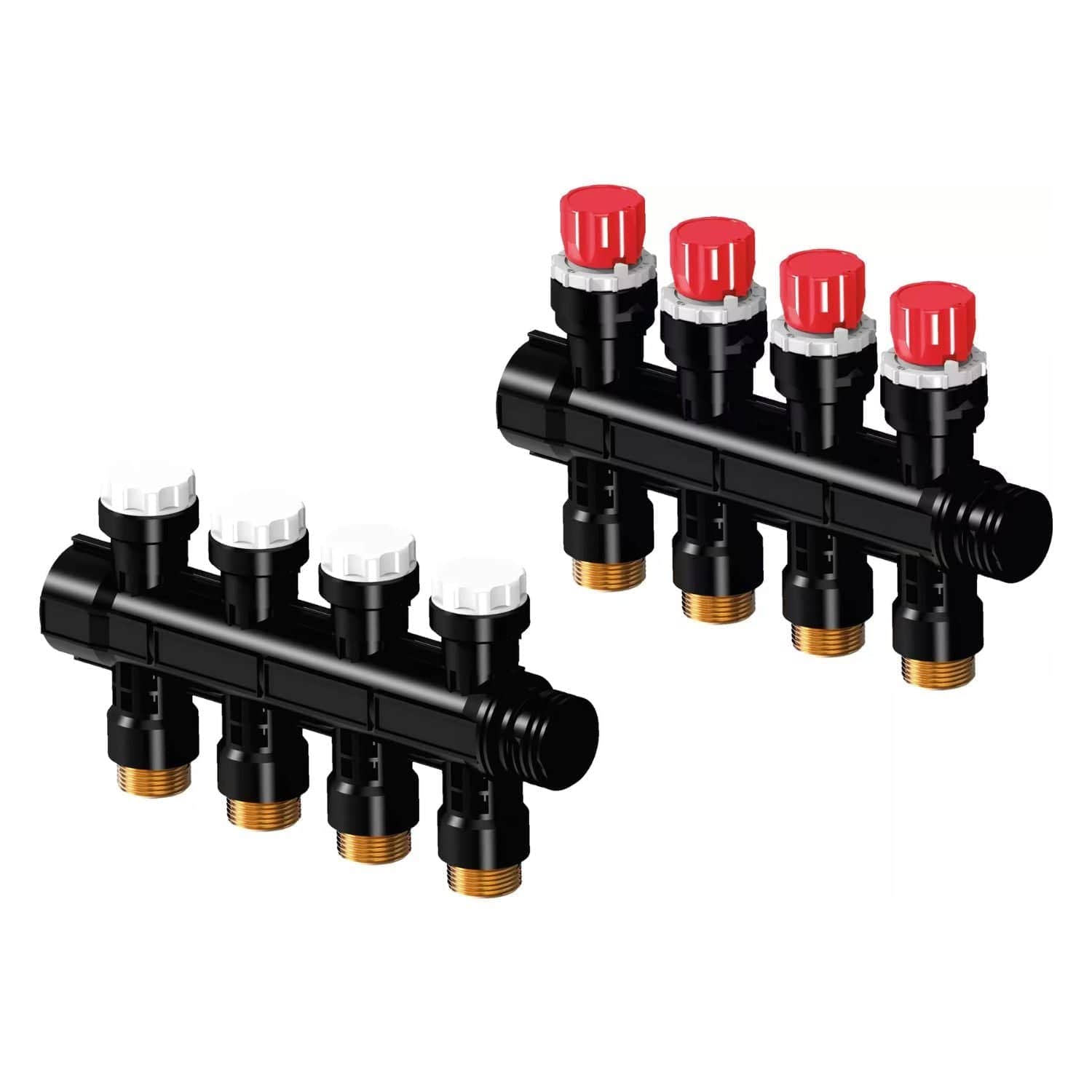

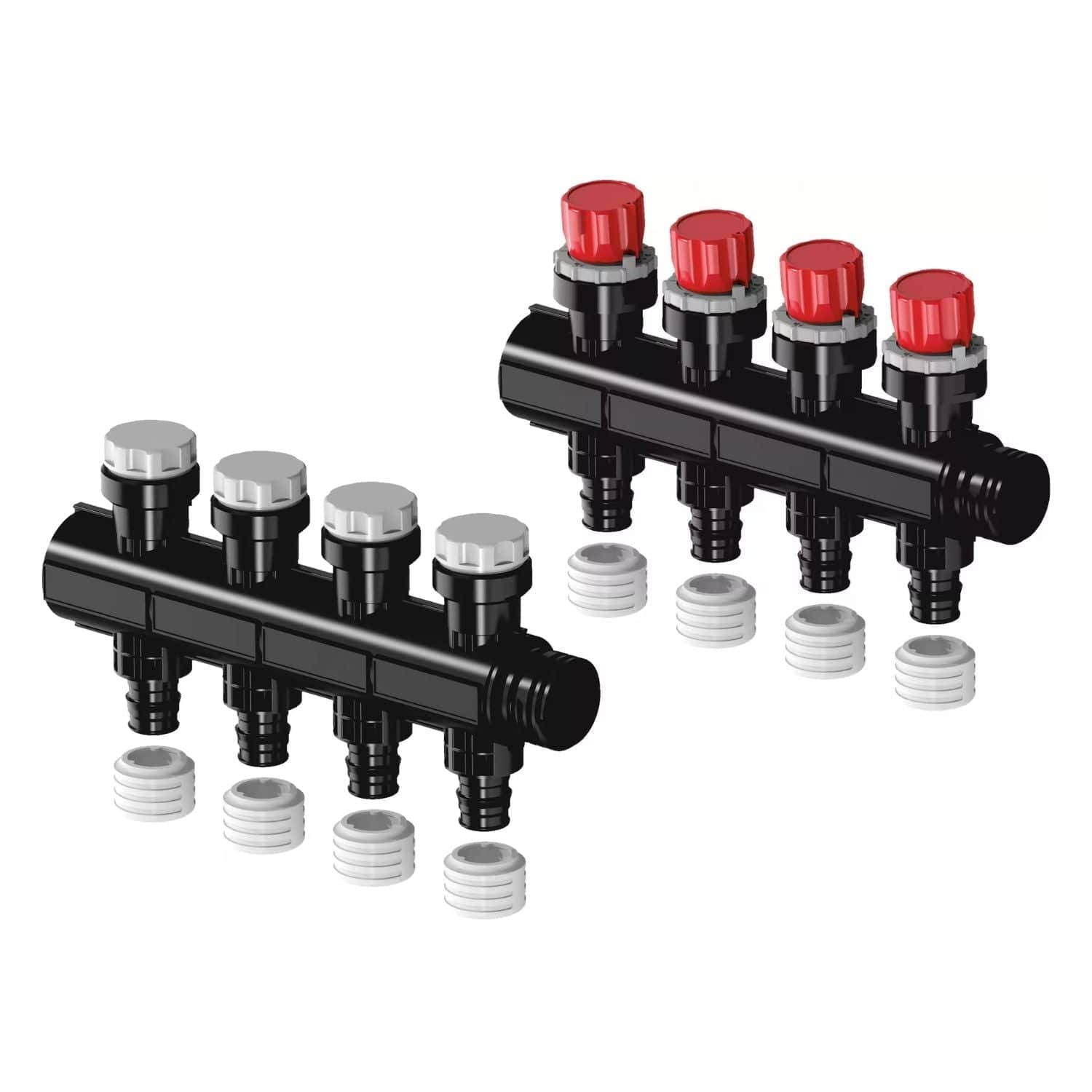

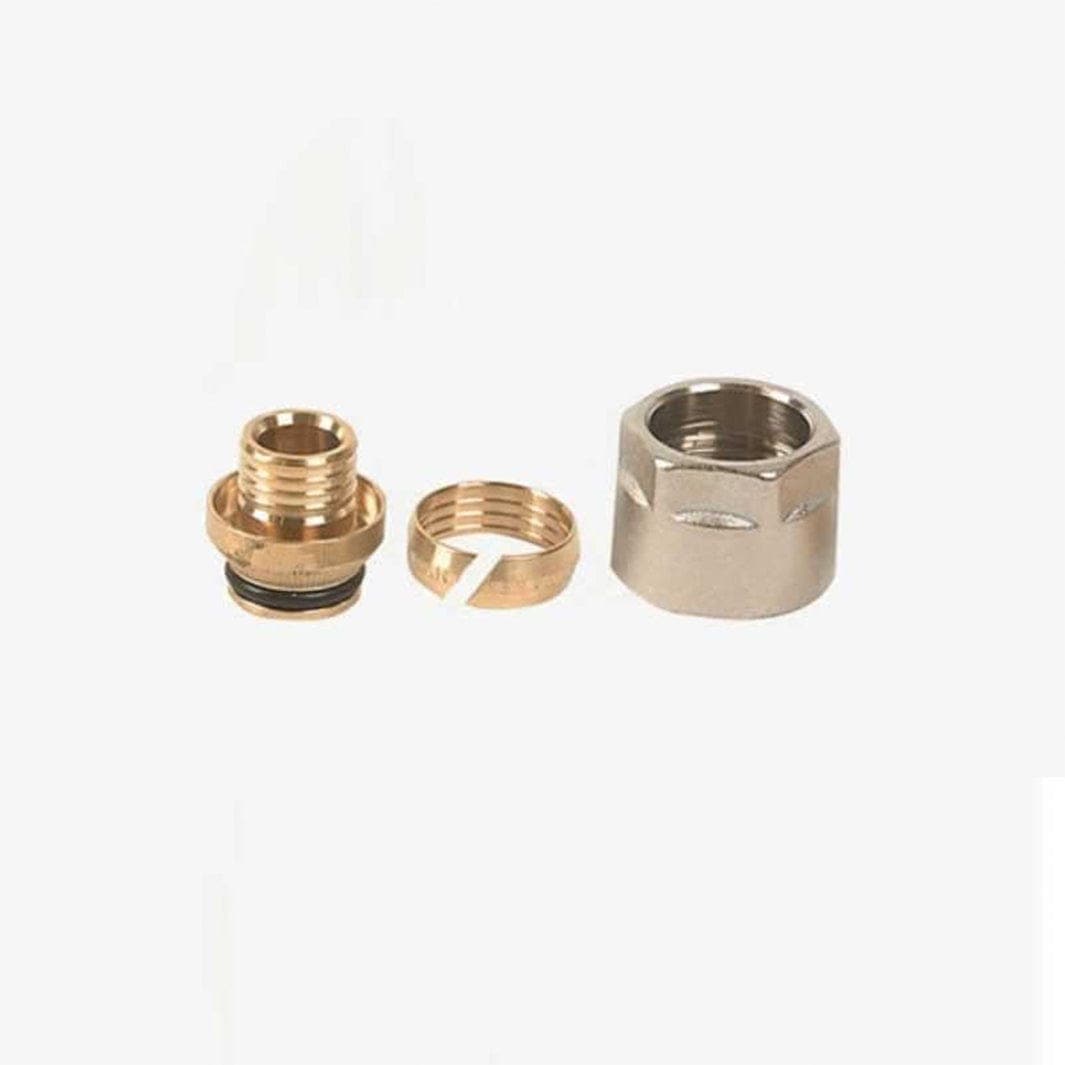

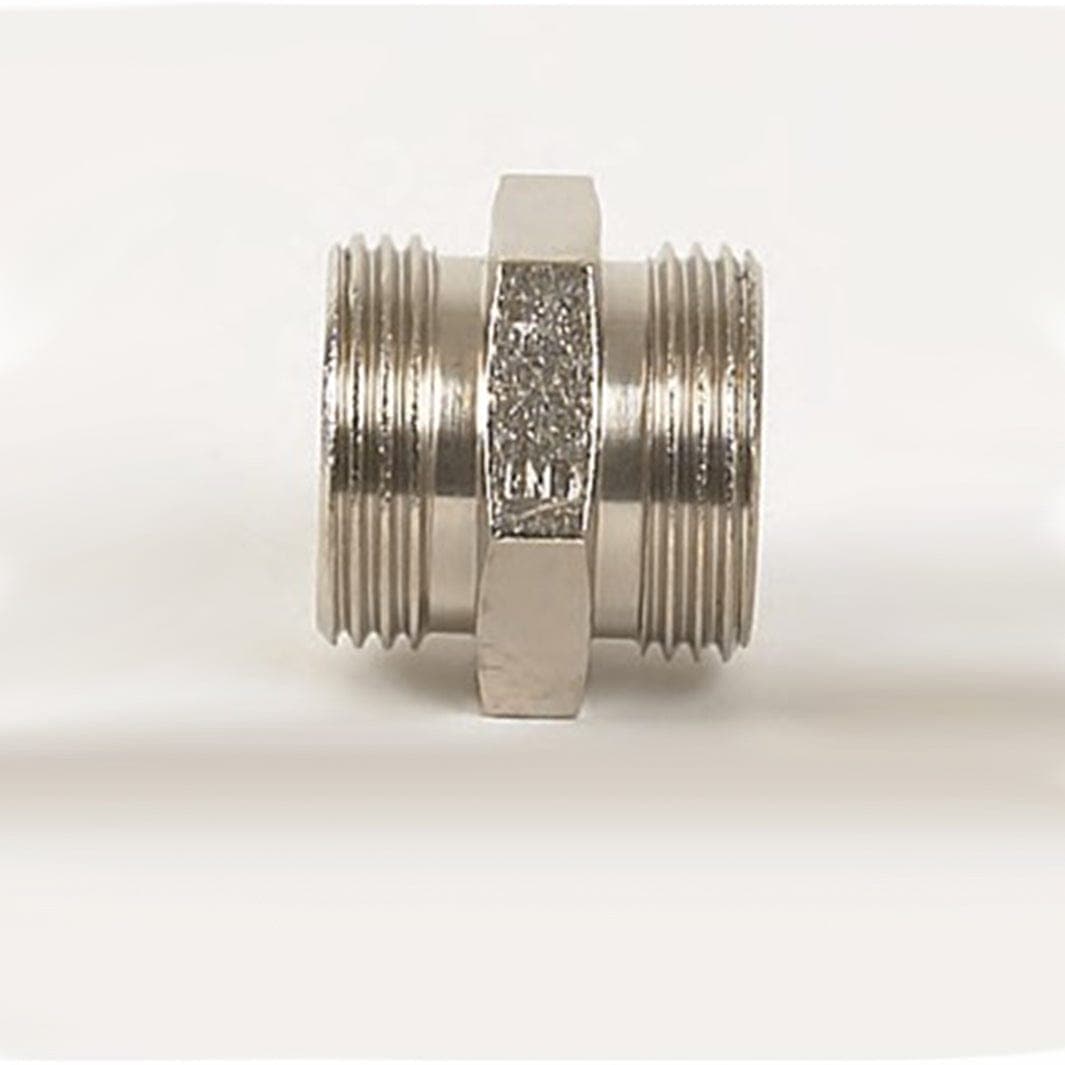

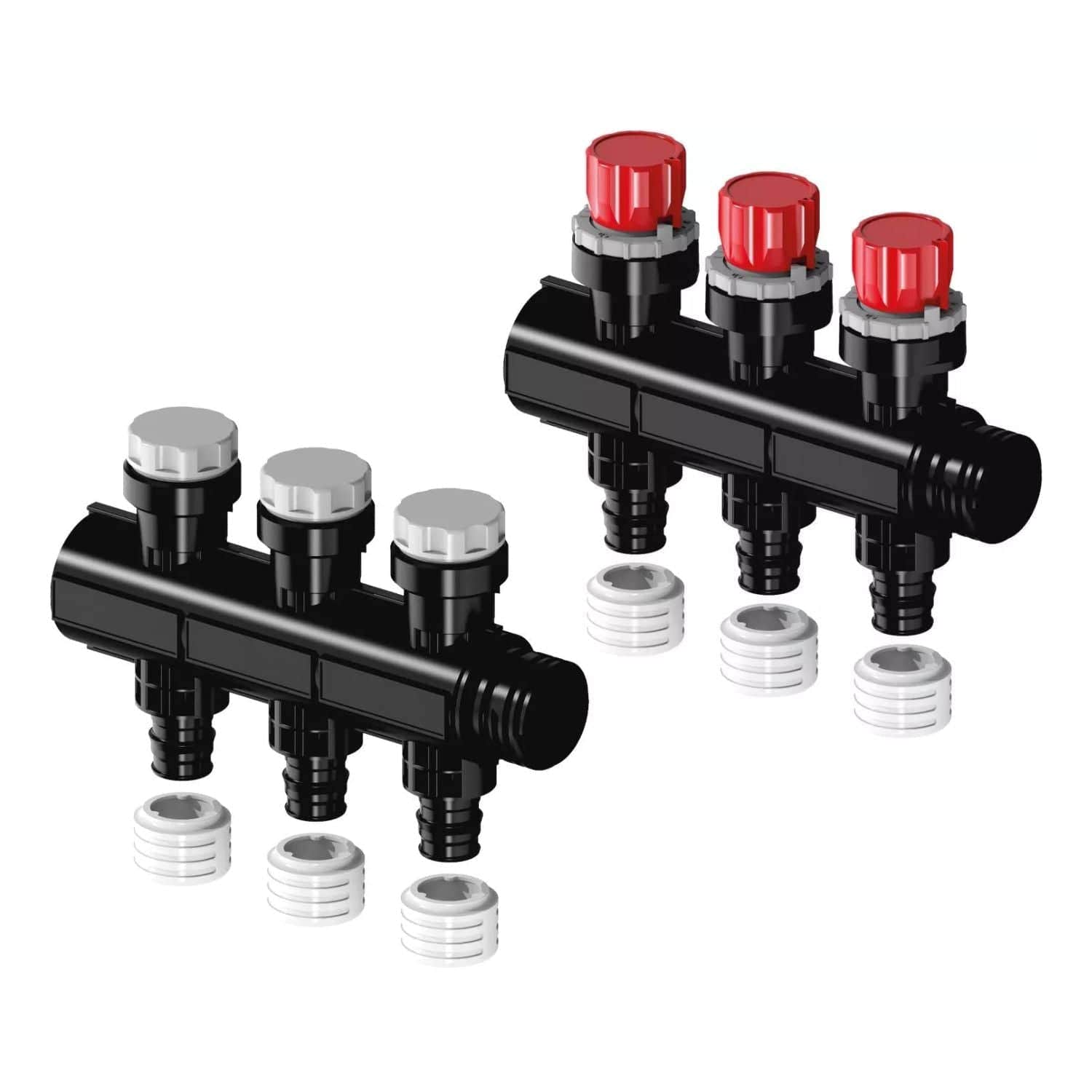

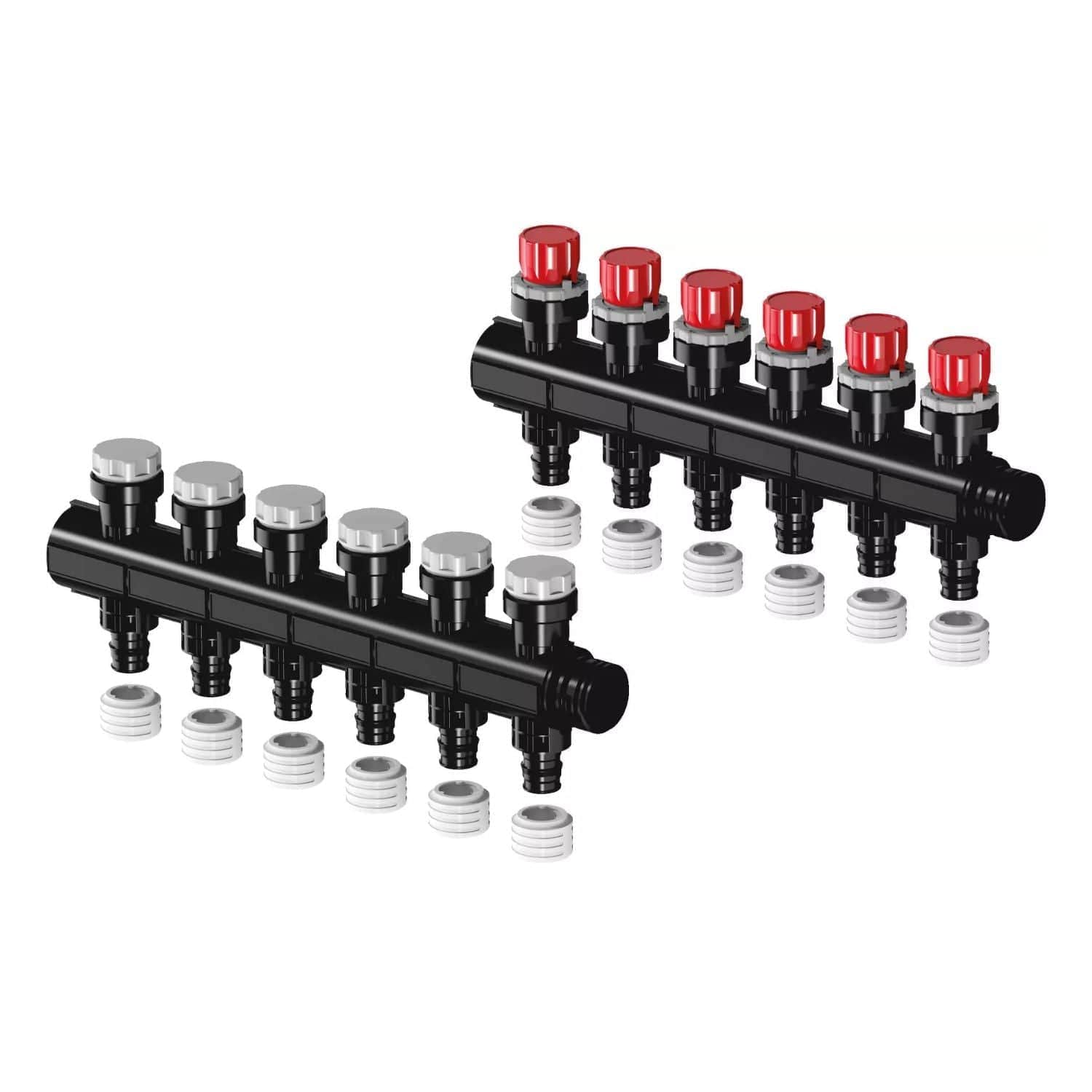

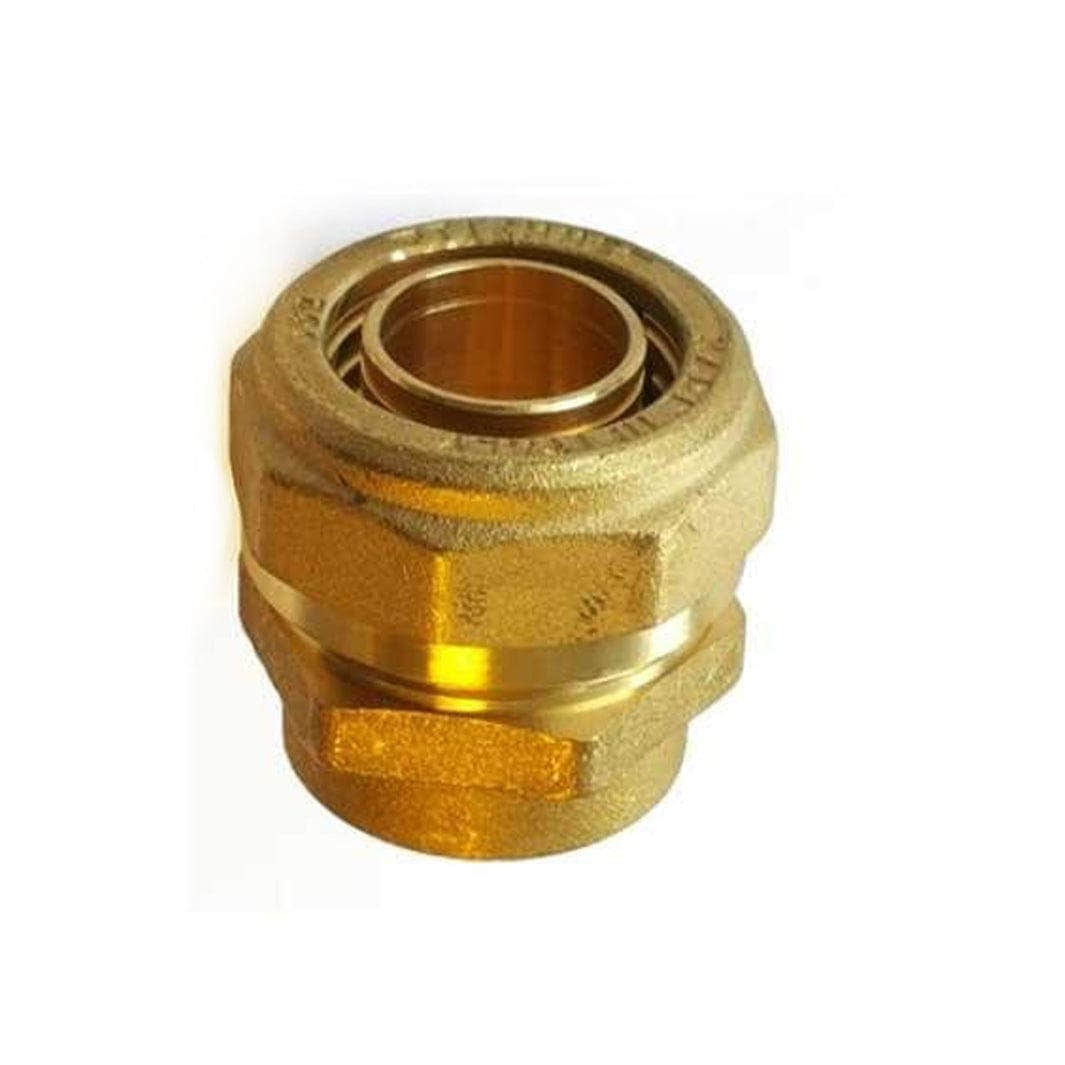

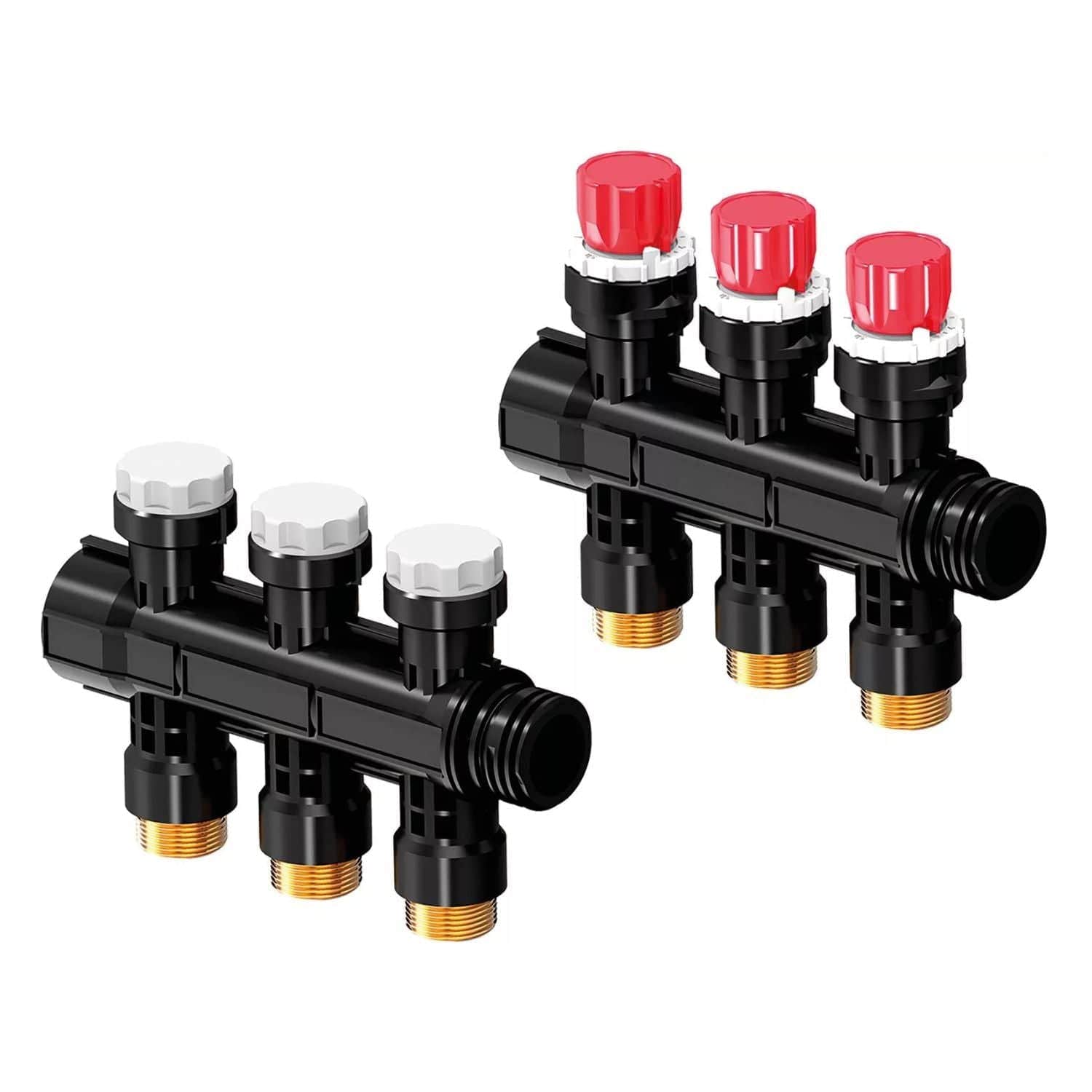

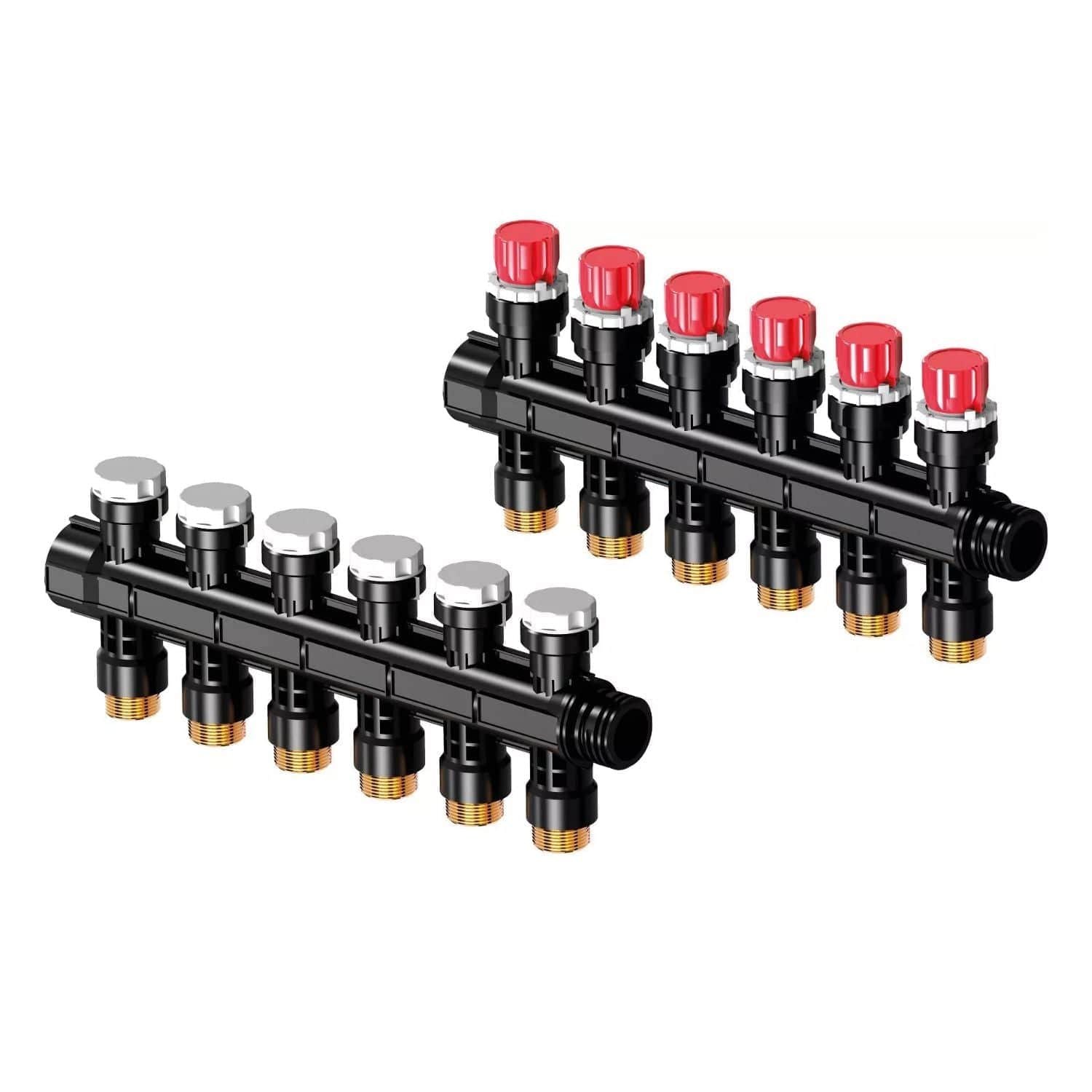

Fordeleren, også kalt samlestokk, har én kurs per rørsløyfe. Høiax RF finnes med 2–12 kurser i rustfritt stål, og Uponor VARIO PLUS og 1904 har fordelere med mengdemålere. Mellom shunt og fordeler sitter kuleventiler, og hver kurs reguleres med ventiler med flowmåler. Rørene kobles til fordeleren med koblinger med eurokonus 3/4".

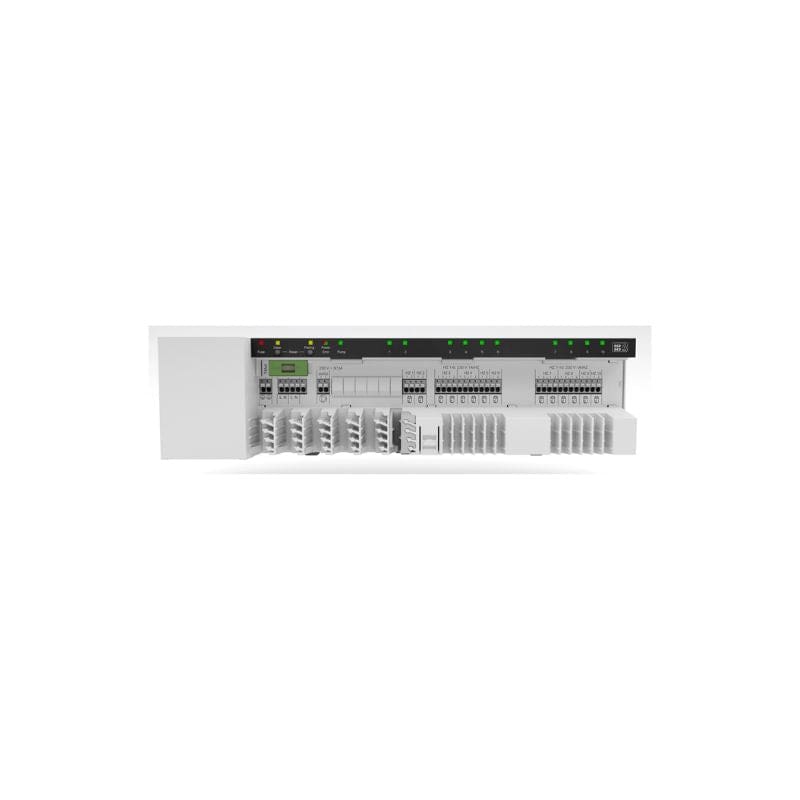

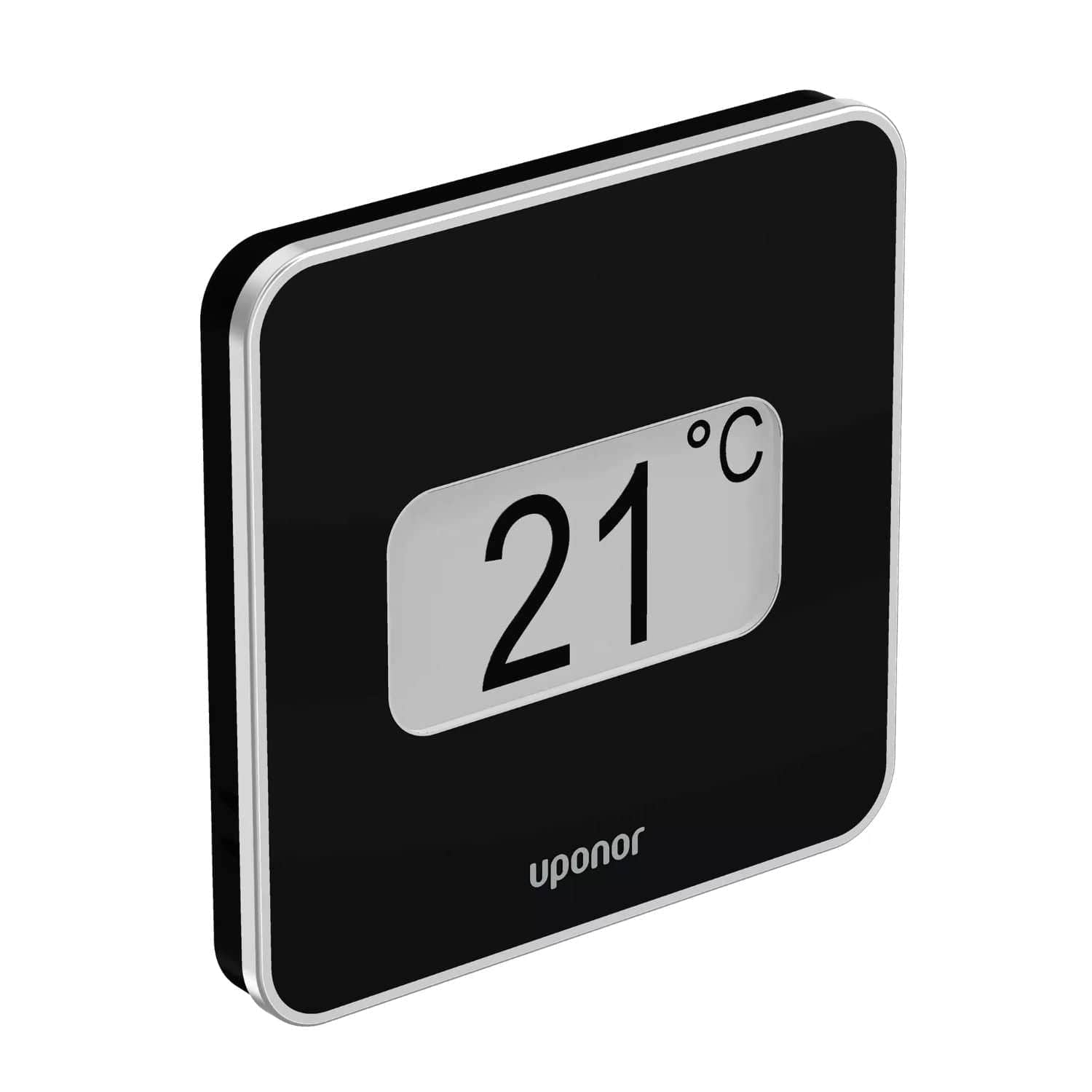

Hvert rom får en romtermostat som styrer en aktuator på fordeleren. Styringen kan være kablet med 24 V, som Høiax DIREKTE og Uponor SMATRIX BASE, eller trådløs, som Uponor SMATRIX WAVE, Høiax COMFORT IP og ARJONFLOOR. Aktuatorene finnes i 24 V og 230 V, og de må passe styringen.
Ekspansjonskar, luftutskiller og magnetfilter holder trykket stabilt og vannet rent. Termometer og manometer viser hvordan anlegget går. Presstang, utvidertang og Tacker festeverktøy gjør rørleggingen enklere. Alt dette ligger under tilbehør og verktøy.
Vannbåren varme passer når du har eller planlegger en varmekilde som varmepumpe eller kjel, og vil varme opp flere rom fra samme anlegg. Skal du bare ha varme i gulvet på ett bad, velger mange elektrisk gulvvarme med varmekabel, som ikke trenger rør, shunt og fordeler.
Et anlegg for vannbåren varme er VVS-arbeid og må trykkprøves før gulvet lukkes. Vi anbefaler at en fagperson utfører arbeidet. For el-kassett, shunt med pumpe og styring på 230 V gjelder også dette: Kan kun installeres av en registrert installasjonsvirksomhet.
En akkumulatortank lagrer varmt vann fra varmekilden, så anlegget går jevnere. Høiax har akkumulatortanker fra 60 til 400 liter.
Varmtvann til dusj og kran kommer fra en varmtvannsbereder.
Rør med vann i gulv og vegger kan lekke. En lekkasjestopper stenger vanntilførselen når en sensor registrerer vann.
Se også sirkulasjonspumpe til varmeanlegg og varmtvann.
Til ett bad eller et lite gulv er elektrisk gulvvarme et alternativ, med varmekabel som legges i flislim eller avretting.
Monteringssett og folie ligger under tilbehør til gulvvarme.
